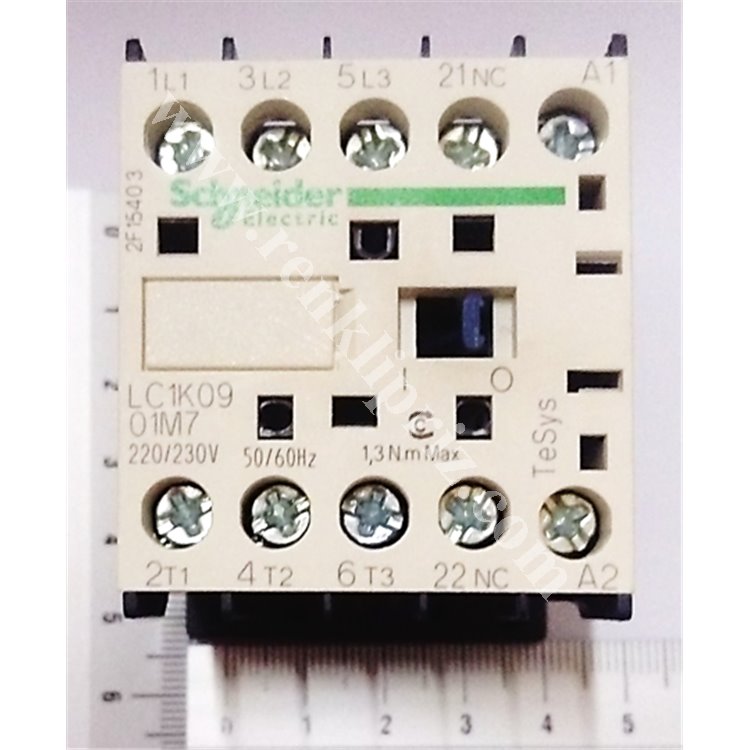

SCHNEİDER TESYS 036341 KONTAKTÖR LC1K0901M7
Marka: Schneider
Seri: TeSys
Üretim yeri: Fransa
9 A 4kw
seri TeSys
ürün ya da bileşen tipi Kontaktör
ürün adı TeSys K
cihaz kısa adı LC1K
cihaz uygulaması Kontrol
kontaktör uygulaması Motor kontrol
Direnç yükü
Tamamlayıcı
kullanım kategorisi
AC-1
AC-3
AC-4
kutup açıklaması
3P
güç kutbu kontak kompozisyonu
3 NA
[Ie] nominal çalışma akımı
9 A -de <= 440 V AC AC-3 için güç devresi
20 A (<= 50 °C) -de <= 440 V AC AC-1 için güç devresi
16 A (<= 70 °C) -de 690 V AC AC-1 için güç devresi
kontrol devresi tipi
AC 50/60 Hz
kontrol devresi gerilimi
220...230 V AC 50/60 Hz
motor gücü kW
2.2 kW at 400 V AC 50/60 Hz AC-4
2.2 kW at 220...230 V AC 50/60 Hz AC-3
4 kW at 380...415 V AC 50/60 Hz AC-3
4 kW at 440 V AC 50/60 Hz AC-3
4 kW at 480 V AC 50/60 Hz AC-3
4 kW at 500...600 V AC 50/60 Hz AC-3
4 kW at 660...690 V AC 50/60 Hz AC-3
yardımcı kontak düzenleme
1 NK
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
20 A -de <= 50 °C için güç devresi
10 A -de <= 50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947
nominal kesme kapasitesi
110 A -de 415 V 'e uygunIEC 60947
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
110 A -de 220...230 V 'e uygunIEC 60947
110 A -de 380...400 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
ilgili sigorta değeri
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
ortalama empedans
3 mOhm -de 50 Hz - Ith 20 A için güç devresi
yalıtım direnci
> 10 MOhm için sinyalleme devresi
VA cinsinden kalkış gücü
30 VA -de 20 °C
VA cinsinden tutma güç tüketimi
4,5 VA -de 20 °C
ısı dağılımı
1,3 W
kontrol devresi gerilim limitleri
0,2...0,75 Uc -de <= 50 °C düşme
0,8...1,15 Uc -de <= 50 °C çalışma
çalışma hızı
3600 cyc/h
yardımcı kontak tipi
Tip anlık (1 NK)
sinyalleme devre frekansı
<= 400 Hz
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
çalışma süresi
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
çakışmama mesafesi
0,5 mm
mekanik dayanıklılık
Şoklar kontaktör kapalı, X ekseninde 11 msn için 10 Gn IEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde 11 msn için 15 Gn IEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde 11 msn için 15 Gn IEC 60068-2-27
Şoklar kontaktör açık, X ekseninde 11 msn için 6 Gn IEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde 11 msn için 10 Gn IEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde 11 msn için 10 Gn IEC 60068-2-27
Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz IEC 60068-2-6
Titreşimler kontaktör açık 2 Gn, 5...300 Hz IEC 60068-2-6
Ortam
koruyucu bakım
TC 'e uygunIEC 60068
TC 'e uygunDIN 50016
çalışma yüksekliği
2000 m olmadan sicaklik deger kaybi
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102
