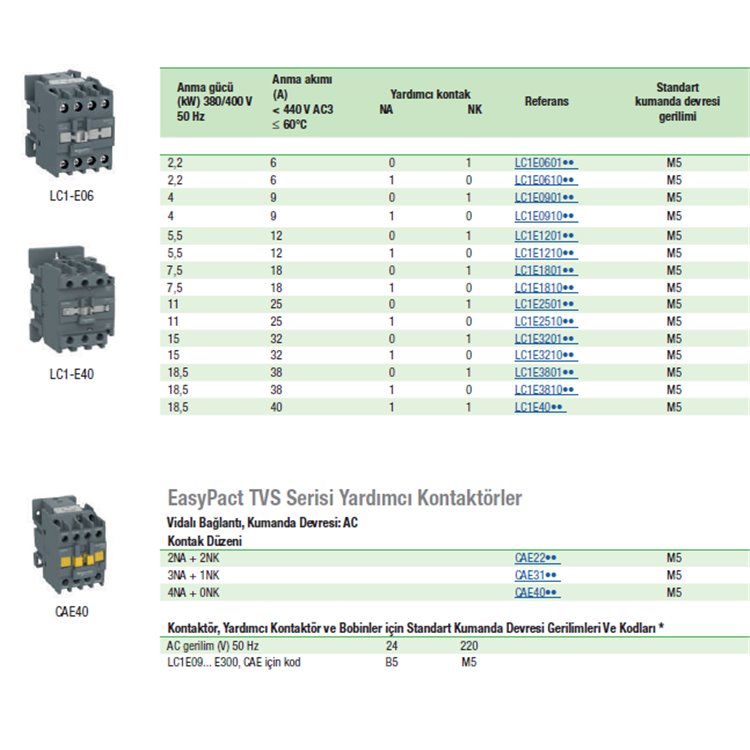

Schneider LC1E1210M5 Kontaktör
seri |
EasyPact |
ürün adı |
EasyPact TVS |
Ürün ya da bileşen tipi |
Kontaktör |
Ürün grubu |
LC1E |
kontaktör uygulaması |
Direnç yükü
Motor kontrol |
kullanım kategorisi |
AC-3
AC-1 |
Kutup tanımı |
3P |
power pole contact composition |
3 NA |
[Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 50/60 Hz |
[Ie] nominal çalışma akımı |
25 A 55 °C) -de <= 440 V AC AC-1 için güç devresi
12 A 55 °C) -de <= 440 V AC AC-3 için güç devresi |
motor gücü kW |
3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415 V AC 50/60 Hz (AC-3)
5,5 kW -de 440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3) |
kontrol devresi tipi |
AC -de 50 Hz |
kontrol devresi gerilimi |
220 V AC 50 Hz |
Yükseklik |
74 mm |
Genişlik |
45 mm |
Derinlik |
80 mm |
Ürün ağırlığı |
0,3 kg |
renk |
Gri (RAL 7011) |
Tamamlayıcı
yardımcı kontak düzenleme |
1 NA |
[Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
[Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1 |
aşırı gerilim kategorisi |
III |
[Ith] klasik açık hava termik akımı |
25 A -de <55 °C |
Irms nominal kapama kapasitesi |
120 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
nominal kesme kapasitesi |
96 A -de 440 V için güç devresi 'e uygunIEC 60947 |
[Icw] nominal kısa süreli dayanma akımı |
105 A -de <40 °C - 10 s için güç devresi
61 A -de <40 °C - 60 s için güç devresi
30 A -de <40 °C - 600 s için güç devresi |
ilgili sigorta değeri |
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz için güç devresi |
kutup başına güç dağılımı |
0,36 W AC-3
1,6 W AC-1 |
kontrol devresi gerilim limitleri |
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C) |
çalışma süresi |
12...22 msn kapanışta
4...19 msn açılışta |
Mekanik dayanıklılık |
10000000 cycles |
maximum operating rate |
1800 cyc/h -de <60 °C |
VA cinsinden kalkış gücü |
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C) |
VA cinsinden tutma güç tüketimi |
8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C) |
ısı dağılımı |
2…3 W için kontrol devresi |
minimum anahtarlama akımı |
5 mA için kontrol devresi |
minimum anahtarlama gerilimi |
17 V için kontrol devresi |
çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
yalıtım direnci |
> 10 MOhm için kontrol devresi |
elektrik dayanıklılığı |
1400000 cycles AC-3
300000 cycles AC-1 |
montaj desteği |
Plaka
DIN rayı |
bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz |
Recommended tightening torque |
Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m |
Max tightening torque |
Güç devresi: 1,4 N.m
Kontrol devresi: 1,4 N.m |
Ortam
Standartlar |
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1 |
Ürün sertifikaları |
EAC
CE |
IP koruma derecesi |
IP2x 'e uygunIEC 60529 |
koruyucu bakım |
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
kirletme derecesi |
3 |
Nominal çalışma ortam sıcaklığı |
-5…55 °C |
Depolama ortam koşulları |
-60…80 °C |
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-20…70 °C Uc'de |
çalışma yüksekliği |
3000 m olmadan |
yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
mekanik dayanıklılık |
Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz
Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz
Şoklar kontaktör açık: 11 msn için 7 Gn
Şoklar kontaktör kapalı: 11 msn için 10 Gn |
Paketleme üniteleri
Birim paket türü 1 |
PCE |
Paketteki birim sayısı |
1 |
Paket ağırlığı (Lbs) |
338,0 g |
Paket 1 Yükseklik |
5,0 cm |
Paket 1 genişliği |
7,6 cm |
Paket 1 Uzunluk |
8,6 cm |
