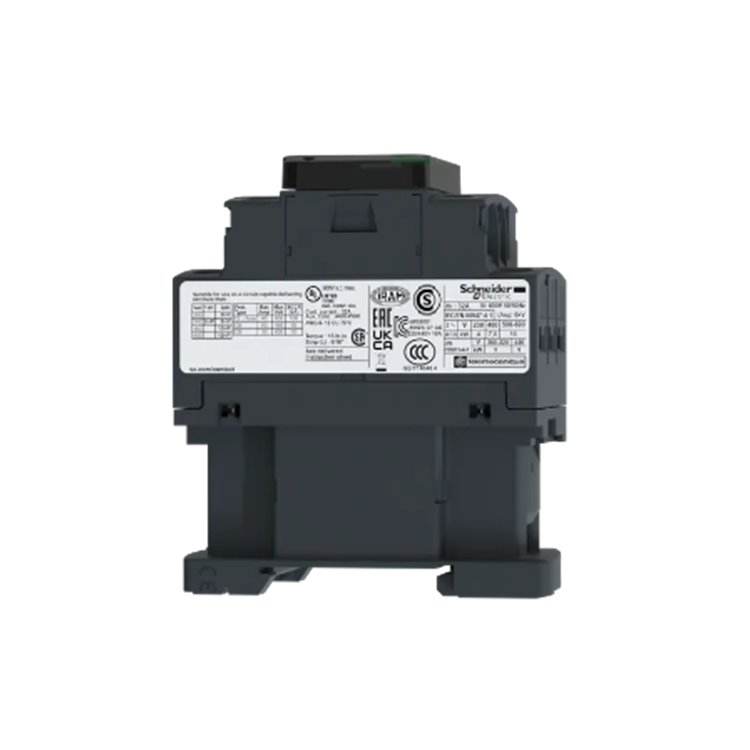

SCHNEİDER 18 AMPER 7.5 KW KONTAKTÖR LC1D18M7
Ürün serisi
TeSys Deca
Ürün ya da bileşen tipi
Kontaktör
Ürün grubu
LC1D
kontaktör uygulaması
Direnç yükü
Motor kontrol
kullanım kategorisi
AC-1
AC-4
AC-3
AC-3e
Kutup tanımı
3P
[Ue] nominal çalışma voltajı
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
18 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] control circuit voltage
220 V AC 50/60 Hz
Tamamlayıcı
motor gücü kW
4 kW at 220...230 V AC 50/60 Hz (AC-3)
7,5 kW at 380...400 V AC 50/60 Hz (AC-3)
9 kW at 415...440 V AC 50/60 Hz (AC-3)
10 kW at 500 V AC 50/60 Hz (AC-3)
10 kW at 660...690 V AC 50/60 Hz (AC-3)
4 kW at 400 V AC 50/60 Hz (AC-4)
4 kW at 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW at 380...400 V AC 50/60 Hz (AC-3e)
9 kW at 415...440 V AC 50/60 Hz (AC-3e)
10 kW at 500 V AC 50/60 Hz (AC-3e)
10 kW at 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp
1 hp at 115 V AC 50/60 Hz for 1 faz motors
3 hp at 230/240 V AC 50/60 Hz for 1 faz motors
5 hp at 200/208 V AC 50/60 Hz for 3 faz motors
5 hp at 230/240 V AC 50/60 Hz for 3 faz motors
10 hp at 460/480 V AC 50/60 Hz for 3 faz motors
15 hp at 575/600 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu
LC1D
kutup kontak düzenleme
3 NA
kontak uyumluluğu
M2
koruyucu kapak
Ile
[Ith] klasik açık hava termik akımı
10 A (at 60 °C) for sinyalleme devresi
32 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
300 A at 440 V for güç devresi conforming to IEC 60947
nominal kesme kapasitesi
300 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı
145 A 40 °C - 10 s for güç devresi
240 A 40 °C - 1 sn for güç devresi
40 A 40 °C - 10 min for güç devresi
84 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri
10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
50 A gG at <= 690 V coordination tip 1 for güç devresi
35 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans
2,5 mOhm - Ith 32 A 50 Hz for güç devresi
kutup başına güç dağılımı
2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
15 Mcycles
elektrik dayanıklılığı
1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
1 Mcycles 32 A AC-1 Ue'de <= 440 V
1,65 Mcycles 18 A AC-3e Ue'de <= 440 V
kontrol devresi tipi
AC -de 50/60 Hz standart
bobin teknolojisi
Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
VA cinsinden kalkış gücü
70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi
7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı
2…3 W at 50/60 Hz
çalışma süresi
12...22 msn kapama
4...19 msn açma
Maksimum çalışma hızı
3600 cyc/h -de <60 °C
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
sıkma torku
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme
1 NA + 1 NK
yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama gerilimi
17 V for sinyalleme devresi
minimum anahtarlama akımı
5 mA for sinyalleme devresi
yalıtım direnci
> 10 MOhm for sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
montaj desteği
Plaka
Ray
Ortam
standartlar
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Ürün sertifikaları
GOST
UL
RINA
CCC
DNV
BV
GL
CSA
LROS (Lloyds register of shipping)
UKCA
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
iklimsel dayanım
'E uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…60 °C
60…70 °C değer kaybı ile
çalışma yüksekliği
0...3000 m
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 10 Gn)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Yükseklik
77 mm
Genişlik
45 mm
Derinlik
86 mm
Ürün ağırlığı
0,33 kg
