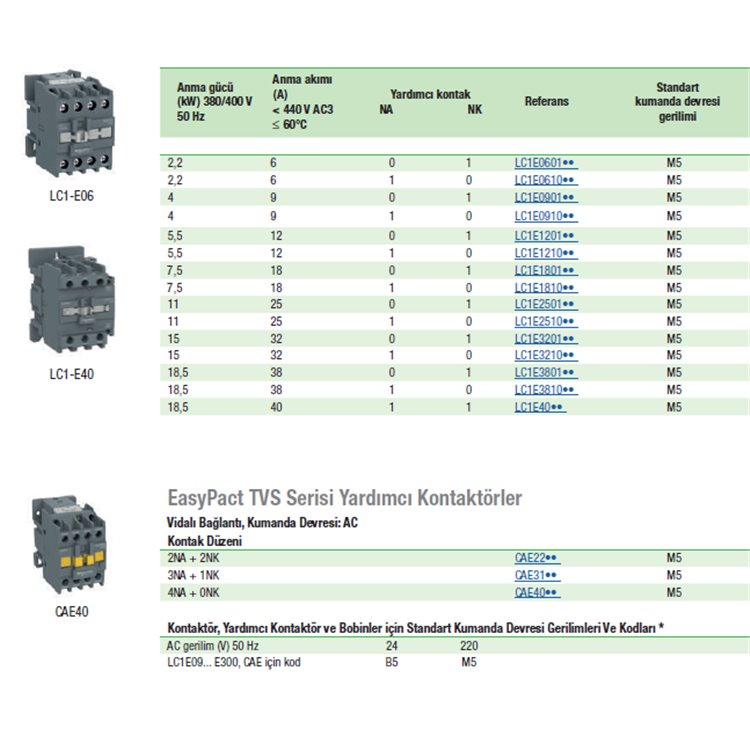

Schneider LC1E1201M5 Kontaktör
| seri |
EasyPact |
| ürün adı |
EasyPact TVS |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
LC1E |
| kontaktör uygulaması |
Direnç yükü
Motor kontrol |
| kullanım kategorisi |
AC-3
AC-1 |
| Kutup tanımı |
3P |
| power pole contact composition |
3 NA |
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı |
25 A 55 °C) -de <= 440 V AC AC-1 için güç devresi
12 A 55 °C) -de <= 440 V AC AC-3 için güç devresi |
| motor gücü kW |
3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415 V AC 50/60 Hz (AC-3)
5,5 kW -de 440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3) |
| kontrol devresi tipi |
AC -de 50 Hz |
| kontrol devresi gerilimi |
220 V AC 50 Hz |
| Yükseklik |
74 mm |
| Genişlik |
45 mm |
| Derinlik |
80 mm |
| Ürün ağırlığı |
0,3 kg |
| renk |
Gri (RAL 7011) |
Tamamlayıcı
| yardımcı kontak düzenleme |
1 Nc |
| [Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi |
III |
| [Ith] klasik açık hava termik akımı |
25 A -de <55 °C |
| Irms nominal kapama kapasitesi |
120 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| nominal kesme kapasitesi |
96 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
105 A -de <40 °C - 10 s için güç devresi
61 A -de <40 °C - 60 s için güç devresi
30 A -de <40 °C - 600 s için güç devresi |
| ilgili sigorta değeri |
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz için güç devresi |
| kutup başına güç dağılımı |
0,36 W AC-3
1,6 W AC-1 |
| kontrol devresi gerilim limitleri |
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C) |
| çalışma süresi |
12...22 msn kapanışta
4...19 msn açılışta |
| Mekanik dayanıklılık |
10000000 cycles |
| maximum operating rate |
1800 cyc/h -de <60 °C |
| VA cinsinden kalkış gücü |
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi |
8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C) |
| ısı dağılımı |
2…3 W için kontrol devresi |
| minimum anahtarlama akımı |
5 mA için kontrol devresi |
| minimum anahtarlama gerilimi |
17 V için kontrol devresi |
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| yalıtım direnci |
> 10 MOhm için kontrol devresi |
| elektrik dayanıklılığı |
1400000 cycles AC-3
300000 cycles AC-1 |
| montaj desteği |
Plaka
DIN rayı |
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz |
| Recommended tightening torque |
Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m |
| Max tightening torque |
Güç devresi: 1,4 N.m
Kontrol devresi: 1,4 N.m |
Ortam
| Standartlar |
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1 |
| Ürün sertifikaları |
EAC
CE |
| IP koruma derecesi |
IP2x 'e uygunIEC 60529 |
| koruyucu bakım |
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
| kirletme derecesi |
3 |
| Nominal çalışma ortam sıcaklığı |
-5…55 °C |
| Depolama ortam koşulları |
-60…80 °C |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-20…70 °C Uc'de |
| çalışma yüksekliği |
3000 m olmadan |
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık |
Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz
Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz
Şoklar kontaktör açık: 11 msn için 7 Gn
Şoklar kontaktör kapalı: 11 msn için 10 Gn |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
338,0 g |
| Paket 1 Yükseklik |
5,0 cm |
| Paket 1 genişliği |
7,6 cm |
| Paket 1 Uzunluk |
8,6 cm |
