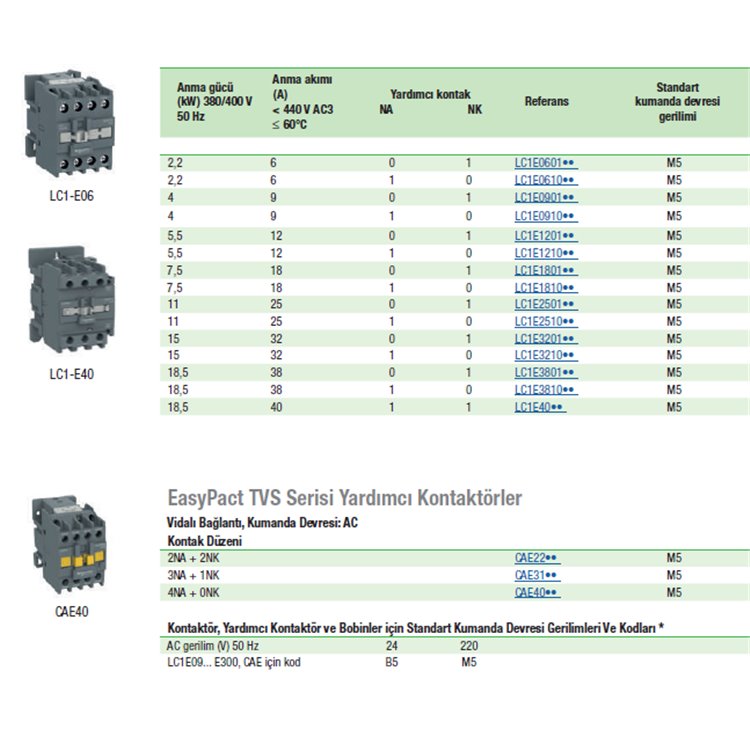

Schneider LC1E3210M5 Kontaktör
seri
EasyPact
ürün adı
EasyPact TVS
Ürün ya da bileşen tipi
Kontaktör
Ürün grubu
LC1E
kontaktör uygulaması
Motor kontrol
Direnç yükü
kullanım kategorisi
AC-1
AC-3
Kutup tanımı
3P
power pole contact composition
3 NA
[Ue] nominal çalışma voltajı
Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı
32 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
motor gücü kW
7,5 kW -de 220...230 V AC 50/60 Hz
15 kW -de 380...400 V
15 kW -de 415 V
15 kW -de 440 V
18,5 kW -de 500 V
18,5 kW -de 660...690 V
kontrol devresi tipi
AC -de 50 Hz
kontrol devresi gerilimi
220 V AC 50 Hz
Yükseklik
84 mm
Genişlik
56 mm
Derinlik
86 mm
Ürün ağırlığı
0,45 kg
renk
Gri (RAL 7011)
Tamamlayıcı
yardımcı kontak düzenleme
1 NA
[Uimp] nominal darbe dayanım voltajı
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
[Ui] nominal yalıtım voltajı
690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
50 A -de <55 °C
Irms nominal kapama kapasitesi
320 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi
256 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
260 A -de <40 °C - 10 s için güç devresi
138 A -de <40 °C - 60 s için güç devresi
60 A -de <40 °C - 600 s için güç devresi
ilgili sigorta değeri
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans
2,5 mOhm - Ith 50 A 50 Hz için güç devresi
kutup başına güç dağılımı
2 W AC-3
5 W AC-1
kontrol devresi gerilim limitleri
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)
çalışma süresi
12...22 msn kapanışta
4...19 msn açılışta
Mekanik dayanıklılık
8000000 cycles
maximum operating rate
1800 cyc/h -de <60 °C
VA cinsinden kalkış gücü
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)
ısı dağılımı
2…3 W için kontrol devresi
minimum anahtarlama akımı
5 mA için kontrol devresi
minimum anahtarlama gerilimi
17 V için kontrol devresi
çakışmama süresi
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
yalıtım direnci
> 10 MOhm için kontrol devresi
elektrik dayanıklılığı
1000000 cycles AC-3
350000 cycles AC-1
montaj desteği
DIN rayı
Plaka
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Recommended tightening torque
Kontrol devresi: 1,2 N.m
Güç devresi: 2,1 N.m
Max tightening torque
Kontrol devresi: 1,4 N.m
Güç devresi: 2,3 N.m
Ortam
Standartlar
IEC 60947-4-1
IEC 60947-1
IEC 60947-5-1
Ürün sertifikaları
EAC
CE
IP koruma derecesi
IP2x 'e uygunIEC 60529
koruyucu bakım
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
kirletme derecesi
3
Nominal çalışma ortam sıcaklığı
-5…55 °C
Depolama ortam koşulları
-60…80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-20…70 °C Uc'de
çalışma yüksekliği
3000 m olmadan
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık
Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz
Titreşimler kontaktör kapalı: 3 Gn, 5...300 Hz
Şoklar kontaktör kapalı: 11 msn için 10 Gn
Şoklar kontaktör açık: 11 msn için 6 Gn
Paketleme üniteleri
Birim paket türü 1
PCE
Paketteki birim sayısı
1
Paket ağırlığı (Lbs)
446,0 g
Paket 1 Yükseklik
9,2 cm
Paket 1 genişliği
5,8 cm
Paket 1 Uzunluk
8,5 cm
