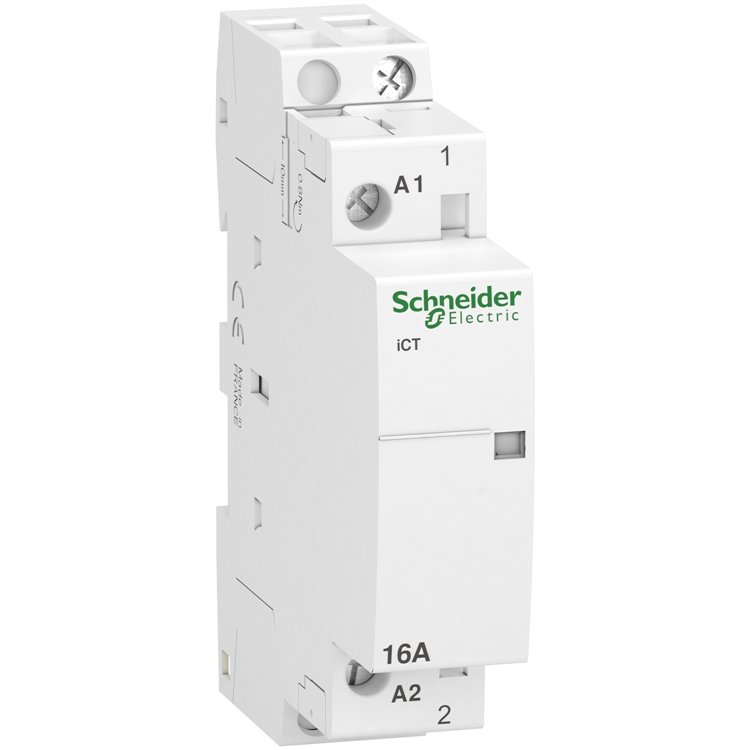

SCHNEİDER SESSİZ KONTAKTÖR A9C22711
1 Açık Kontak
ürün adı Acti9 iCT
Ürün ya da bileşen tipi Kontaktör
Ürün grubu İCT
cihaz uygulaması Motor-heating-lighting
Poles 1P
[Ie] nominal çalışma akımı 16 A AC-7A 6 A AC-7B
kutup kontak düzenleme 1 NA
Şebeke tipi AC
Kontrol tipi Uzaktan kumanda
kontrol devresi gerilimi 230...240 V AC 50 Hz
anahtarlama frekansı 100 anahtarlama işlemi/gün
Cihaz üzerii sinyalizasyon Işlem göstergesi
VA cinsinden tutma güç tüketimi 2,7 VA
VA cinsinden kalkış gücü 9,2 VA
35 mm simetrik DIN rayı
9 mm vida adımı 2
Yükseklik 81 mm
Genişlik 18 mm
Derinlik 60 mm
1000000 cycles
elektrik dayanıklılığı
100000 cycles IEC/EN 61095 16 A 50 Hz AC-7A
30000 cycles IEC/EN 61095 6 A 50 Hz AC-7B
30000 cycles IEC/EN 61095 50 Hz AC-7C
100000 cycles EN/IEC 60947-4-1 50 Hz AC-1
30000 cycles EN/IEC 60947-4-1 50 Hz AC-3
30000 cycles EN/IEC 60947-4-1 50 Hz AC-5a
30000 cycles EN/IEC 60947-4-1 50 Hz AC-5b
bağlantılar - terminaller
Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5 mm² sert
Güç devresi: tünel tipi terminaller1 kablo(lar) 1…4 mm² esnek
Güç devresi: tünel tipi terminaller1 kablo(lar) 1,5…6 mm² sert
Kontrol devresi: tünel tipi terminaller1 kablo(lar) 1,5…2,5 mm² sert
Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5…2,5 mm² esnek
sıkma torkuKontrol devresi: 0,8 N.m
Güç devresi: 0,8 N.m
ürün uyumluluğuIACTs
uyumluluk koduICT
StandartlarIEC/EN 61095
gürültü seviyesi30 dB
ısı dağılımı0,9 W
IP koruma derecesiIP20
kirletme derecesi2
tropik iklim
2 'e uygunEN 60947-4-1
2 'e uygunEN 61095
2 'e uygunIEC 1095
bağıl nem95 % -de 55 °C
çalışma yüksekliği2000 m
Nominal çalışma ortam sıcaklığı-5…60 °C
Depolama ortam koşulları-40…70 °C
Paket 1 genişliği7 cm
Paket 1 Uzunluk8,5 cm
