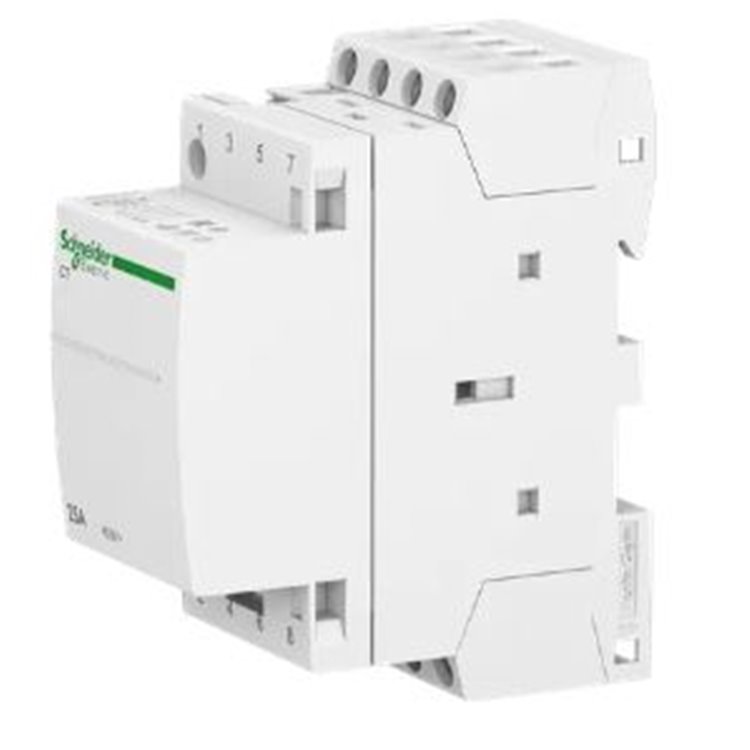

SCHNEİDER SESSİZ KONTAKTÖR A9C20834
Marka: Schneider
Seri: Acti9
Üretim Yeri:Fransa
25 Amper
4 Açık Kontak
ürün adı Acti 9 iCT
Ürün ya da bileşen tipi Kontaktör
Ürün grubu ICT
cihaz uygulaması
Motor-heating-lighting
Poles 4P
[Ie] nominal çalışma akımı
25 A AC-7A
8.5 A AC-7B
kutup kontak düzenleme 4 NA
Şebeke tipi AC
Kontrol tipi Uzaktan kumanda
kontrol devresi gerilimi 220...240 V AC 50 Hz
Şebeke frekansı 50 Hz
[Ue] nominal çalışma voltajı 400 V AC 50 Hz
maksimum güç 1,6 W -de 400 V AC
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı 4 kV
kontrol sinyali tipi Sürekli
anahtarlama frekansı
100 anahtarlama işlemi/gün
Cihaz üzerii sinyalizasyon
Işlem göstergesi
VA cinsinden tutma güç tüketimi 4,6 VA
VA cinsinden kalkış gücü 34 VA
Montaj tipi Takılabilir
montaj desteği 35 mm simetrik DIN rayı
9 mm vida adımı 4
Yükseklik 81 mm
Genişlik 36 mm
Derinlik 60 mm
renk White
Mekanik dayanıklılık 1000000 cycles
elektrik dayanıklılığı
100000 cycles IEC/EN 61095 25 A 50 Hz AC-7A
30000 cycles IEC/EN 61095 8.5 A 50 Hz AC-7B
30000 cycles IEC/EN 61095 50 Hz AC-7C
100000 cycles EN/IEC 60947-4-1 50 Hz AC-1
30000 cycles EN/IEC 60947-4-1 50 Hz AC-3
30000 cycles EN/IEC 60947-4-1 50 Hz AC-5a
30000 cycles EN/IEC 60947-4-1 50 Hz AC-5b
bağlantılar - terminaller
Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5 mm² sert
Güç devresi: tünel tipi terminaller1 kablo(lar) 1…4 mm² esnek
Power circuit: tunnel type terminals1 cable(s) 1.5…6 mm² rigid
Kontrol devresi: tünel tipi terminaller1 kablo(lar) 1,5…2,5 mm² sert
Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5…2,5 mm² esnek
sıkma torku
Kontrol devresi: 0,8 N.m
Güç devresi: 0,8 N.m
ürün uyumluluğu IATEt
IACTs
IACTc
IACTp
uyumluluk kodu
ICT
Standartlar IEC/EN 61095
gürültü seviyesi 30 dB
ısı dağılımı 1.6 W at 50/60 Hz
IP koruma derecesi IP20
