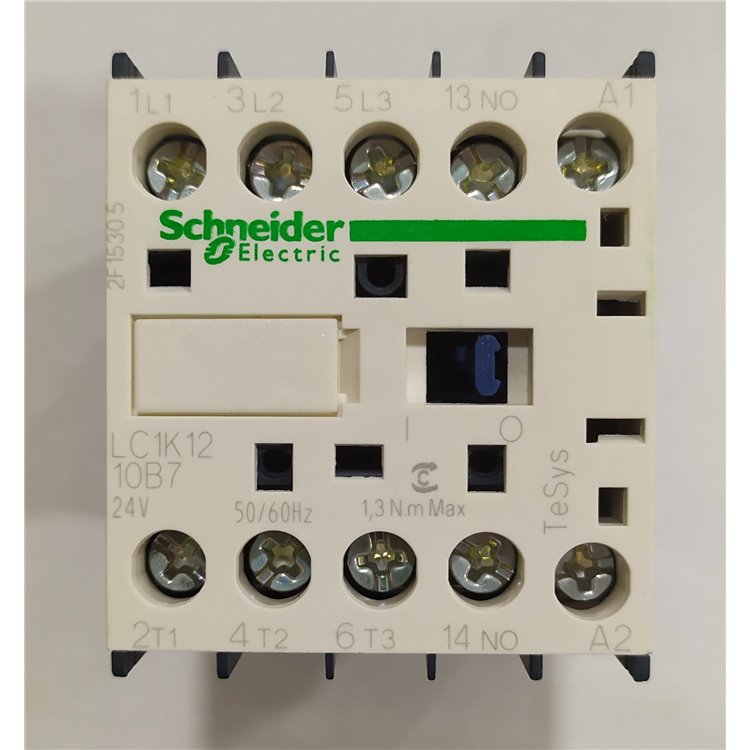

SCHNEİDER TESYS 078974 KONTAKTÖR LC1K1210B7
Marka: Schneider
Seri: TeSys
Üretim yeri: Fransa
9 A 4kw
seri TeSys
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1K
cihaz uygulaması Kontrol
kontaktör uygulaması
Motor kontrol
Direnç yükü
kullanım kategorisi AC-3 AC-3e AC-1 AC-4
Kutup tanımı 3P
power pole contact composition 3 NA
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz
[Ie] nominal çalışma akımı
12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
20 A 60 °C) -de <= 690 V AC AC-1 için güç devresi
kontrol devresi tipi AC -de 50/60 Hz
kontrol devresi gerilimi 24 V AC 50/60 Hz
motor gücü kW
3 kW -de 220...230 V AC 50/60 Hz AC-3
5,5 kW -de 380...415 V AC 50/60 Hz AC-3
5,5 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 690 V AC 50/60 Hz AC-3
3 kW -de 220...230 V AC 50/60 Hz AC-3e
5,5 kW -de 380...415 V AC 50/60 Hz AC-3e
5,5 kW -de 440 V AC 50/60 Hz AC-3e
4 kW -de 690 V AC 50/60 Hz AC-3e
3 kW -de 220...230 V AC 50/60 Hz AC-4
5,5 kW -de 380...415 V AC 50/60 Hz AC-4
5,5 kW -de 440 V AC 50/60 Hz AC-4
4 kW -de 690 V AC 50/60 Hz AC-4
yardımcı kontak düzenleme 1 NA
[Uimp] nominal darbe dayanım voltajı 8 kV
aşırı gerilim kategorisi III
[Ith] klasik açık hava termik akımı
20 A -de <60 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
144 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947
nominal kesme kapasitesi
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
115 A -de <50 °C - 1 sn için güç devresi
105 A -de <50 °C - 5 s için güç devresi
100 A -de <50 °C - 10 s için güç devresi
75 A -de <50 °C - 30 s için güç devresi
55 A -de <50 °C - 1 min için güç devresi
50 A -de <50 °C - 3 min için güç devresi
25 A -de <50 °C - >= 15 min için güç devresi
80 A - 1 sn için sinyalleme devresi
90 A - 500 ms için sinyalleme devresi
110 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
ortalama empedans
3 mOhm - Ith 20 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
yalıtım direnci > 10 MOhm için sinyalleme devresi
VA cinsinden kalkış gücü 30 VA 20 °C)
VA cinsinden tutma güç tüketimi 4,5 VA 20 °C)
ısı dağılımı 1,3 W
kontrol devresi gerilim limitleri
Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: >= 0.20 Uc 50 °C)
bağlantılar - terminaller
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
Maksimum çalışma hızı 3600 cyc/h
yardımcı kontak tipi Tip anlık 1 NA
sinyalleme devre frekansı <= 400 Hz
minimum anahtarlama akımı 5 mA için sinyalleme devresi
minimum anahtarlama gerilimi 17 V için sinyalleme devresi
sıkma torku
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2
çalışma süresi
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
çakışmama mesafesi 0,5 mm
Mekanik dayanıklılık 10 Mcycles
elektrik dayanıklılığı
1,3 Mcycles 12 A AC-3 Ue'de <= 440 V
1,3 Mcycles 12 A AC-3e Ue'de <= 440 V
0,3 Mcycles 20 A AC-1 Ue'de <= 690 V
0,02 Mcycles 72 A AC-4 Ue'de <= 440 V
mekanik dayanıklılık
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Yükseklik 58 mm
Genişlik 45 mm
Derinlik 57 mm
Ürün ağırlığı 0,18 kg
standartlar
EN/IEC 60947-4-1
GB/T 14048,4
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
Ürün sertifikaları
CB Şeması
CCC
UL
CSA
EAC
CE
UKCA
IP koruma derecesi
IP2X 'e uygunVDE 0106
koruyucu bakım
TC 'e uygunIEC 60068
TC 'e uygunDIN 50016
Depolama ortam koşulları
-50…80 °C
çalışma yüksekliği
2000 m olmadan
alev geciktirici
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102
