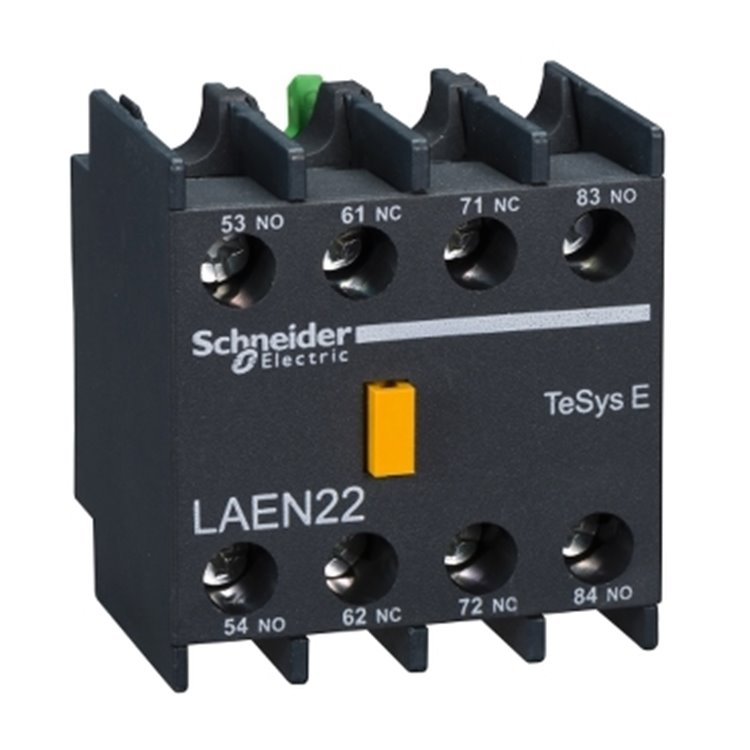

Schneider LAEN22 Kontak Yardımcı Bloğu
seri
EasyPact
Ürün grubu
LAEN
Ürün ya da bileşen tipi
Yardımcı kontak bloğu
cihaz uygulaması
Sinyalleme
renk
Gri (RAL 7011)
Tamamlayıcı
seri uyumluluğu
EasyPact TVS LC1E
montaj konumu
Ön
yardımcı kontak çalışma
Anlık
kutup kontak düzenleme
2 NA + 2 NK
[Ui] nominal yalıtım voltajı
690 V - için kontrol devresi 'e uygunIEC 60947-5-1
[Ue] nominal çalışma voltajı
<= 690 V
[Ith] klasik açık hava termik akımı
8 A -de <60 °C
Irms nominal kapama kapasitesi
140 A AC 'e uygunIEC 60947-5-1
[Icw] nominal kısa süreli dayanma akımı
100 A - 1 sn
120 A - 500 ms
140 A - 100 ms
koruma tipi
GG sigorta 10 A
Mekanik dayanıklılık
10 Mcycles
minimum anahtarlama akımı
5 mA
minimum switching voltage
17 V
çakışmama süresi
1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması
1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması
yalıtım direnci
> 10 MOhm
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 2,5 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 2,5 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek kablo uçsuz
Ürün ağırlığı
0,06 kg
Ortam
çevresel özellik
Standart ortam
Standartlar
IEC 60947-5-1
Ürün sertifikaları
GOST
IP koruma derecesi
IP20 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068
Nominal çalışma ortam sıcaklığı
-5…55 °C
Depolama ortam koşulları
-60…80 °C
çalışma yüksekliği
3000 m olmadan
