Schneider 3 Kutup 250 Amper Kompakt Şalter G40N3A250
GoPact MCCB, temel uygulamalar için iyi bir fiyat-performans oranına sahiptir ve uygulamalarınız için güvenilir bir elektriksel koruma sağlar
Kesme kapasitesi (Icu) 415VAC 50/60Hz'de 50kA rms'dir çalışma gerilimi 415VAC 50/60Hz
Bu üründe 250A dereceli (In) termal-manyetik açma ünitesi (TMD) bulunmaktadır
Bu TMD açma ünitesinin, ayarlanabilir termal koruma Ir (aşırı yüklere karşı) ayar aralığı 0.7xIn - 1xIn (175A-250A) sabit manyetik (kısa devrelere karşı) koruma ayarı 12xIn (3000A) GoPact MCCB, seçimi ve kurulumu basit olan çeşitli isteğe bağlı aksesuarlarla birlikte gelir

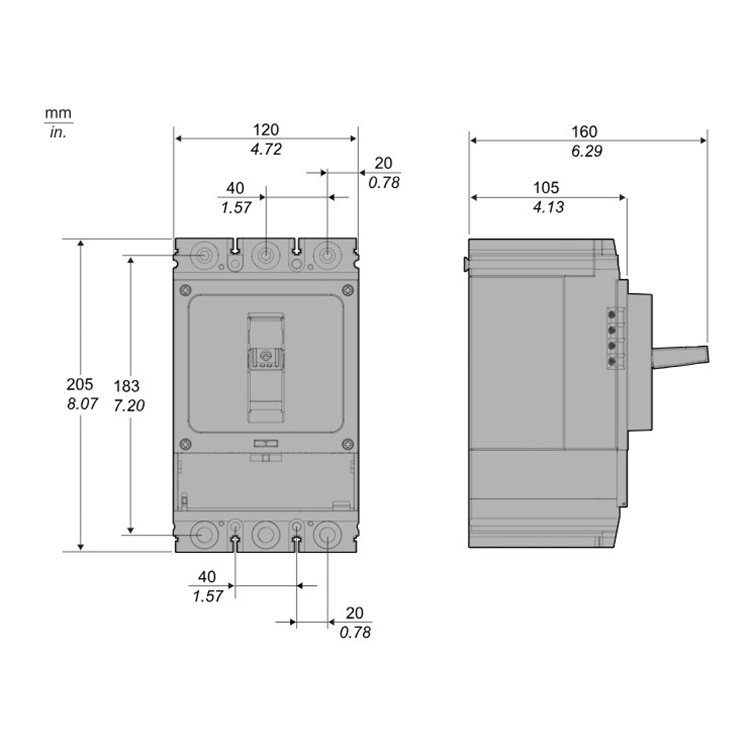

Ürün ebatları 120mm (genişlik) x 205mm (Yükseklik) x 105mm (derinlik) Ağırlığı 3.5 kg GoPact MCCB 400, IEC 60947-1 ve IEC 60947-2 sertifikalıdır
GoPact MCCB serisi, Schneider Electric kalite güvencesinden yararlanır
Ürün serisi GoPact MCCB
Ürün Ya da Bileşen Tipi Devre kesici
Ürün Adı GoPact MCCB 400
Kutup Tanımı 3P
korumalı kutup açıklaması 3d
[In] nominal akım 250 A -de 40 °C
[Ue] nominal çalışma voltajı
415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A
[Icu] rated ultimate short-circuit breaking capacity
50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
65 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Performans seviyesi N 50 kA 380/415 V AC
Açma Birimi Adı TM-D
açma birimi teknolojisi Termik Manyetik
Açma Birimi Koruma Fonksiyonları LI
Kontrol tipi Geçiş
Circuit breaker mounting mode Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
440 V AC 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı
8 kV 'e uygunEN/IEC 60947-2
[Ics] rated service short-circuit breaking capacity
50 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
65 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Mekanik dayanıklılık 15000 cycles
elektrik dayanıklılığı 5000 cycles -de 415 V In
kutup başına güç dağılımı 40 W
Montaj Desteği
Arka plaka
montaj konumu
Yatay ve dikey
Sırtında düz
üst bağlantı Ön
aşağı bağlantı Ön
Connection terminals vidalı terminaller
bağlantı aralığı 40 mm
koruma tipi
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)
açma birimi derecesi 250 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection) Ayarlanabilir
[Ir] long-time protection pick-up adjustment range 0,7...1 x In
Long-time protection delay adjustment type tr Sabit
Instantaneous protection pick-up adjustment type Ii Sabit
[Ii] instantaneous protection pick-up adjustment range 12 x In
Width (W) 120 mm
Height (H) 205 mm
Depth (D) 105 mm
Ürün Ağırlığı 3,5 kg
renk Gri (RAL 7035)
