Schneider 3 Kutup 125 Amper Kompakt Şalter G20B3A125
GoPact MCCB, temel uygulamalar için iyi bir fiyat-performans oranına sahiptir ve uygulamalarınız için güvenilir bir elektriksel koruma sağlarKesme kapasitesi (Icu), 415VAC 50/60Hz'de 25kA rms'dir çalışma gerilimi 415VAC 50/60Hz Bu üründe 125A dereceli (In) termal-manyetik açma ünitesi (TMD) bulunmaktadır Bu TMD açma ünitesinin, ayarlanabilir termal koruma Ir (aşırı yüklere karşı) ayar aralığı 0.7xIn - 1xIn (87.5A-125A) sabit manyetik (kısa devrelere karşı) koruma ayarı 12xIn (1500A) GoPact MCCB, seçimi ve kurulumu basit olan çeşitli isteğe bağlı aksesuarlarla birlikte gelir Ürün ebatları 75mm (genişlik) x 130mm (Yükseklik) x 60mm (derinlik) Ağırlığı 0.9 kg GoPact MCCB 200, IEC 60947-1 ve IEC 60947-2 sertifikalıdır GoPact MCCB serisi, Schneider Electric kalite güvencesinden yararlanır.
Ürün serisi
GoPact MCCB
Ürün Ya da Bileşen Tipi
Devre kesici
Ürün Adı
GoPact MCCB 200
Cihaz Uygulaması
Dağıtım
Kutup Tanımı
3P
korumalı kutup açıklaması
3d
[In] nominal akım
125 A -de 40 °C
125 A -de 50 °C
[Ue] nominal çalışma voltajı
415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A
[Icu] rated ultimate short-circuit breaking capacity
25 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Performans seviyesi
B 25 kA 380/415 V AC
Açma Birimi Adı
TM-D
açma birimi teknolojisi
Termik Manyetik
Açma Birimi Koruma Fonksiyonları
LI
Kontrol tipi
Geçiş
Circuit breaker mounting mode
Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
440 V AC 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN/IEC 60947-2
[Ics] rated service short-circuit breaking capacity
25 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Mekanik dayanıklılık
30000 cycles
elektrik dayanıklılığı
8000 cycles -de 415 V In
kutup başına güç dağılımı
16 W
Montaj Desteği
Arka plaka
montaj konumu
Yatay ve dikey
Sırtında düz
üst bağlantı
Ön
aşağı bağlantı
Ön
Connection terminals
vidalı terminaller
bağlantı aralığı
25 mm
koruma tipi
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)
açma birimi derecesi
125 A -de 40 °C
125 A -de 50 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ayarlanabilir
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Sabit
Instantaneous protection pick-up adjustment type Ii
Sabit
[Ii] instantaneous protection pick-up adjustment range
12 x In

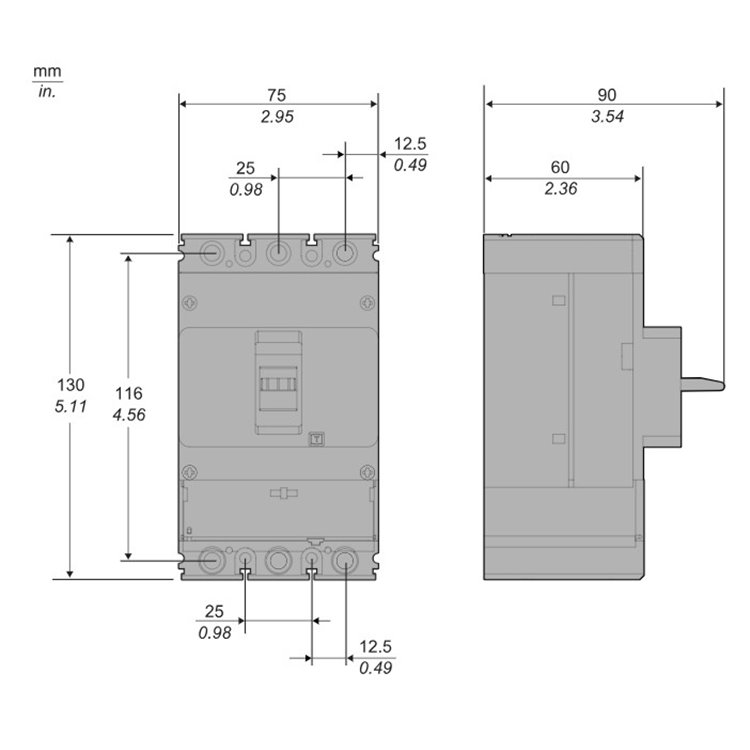

Width (W)
75 mm
Height (H)
130 mm
Depth (D)
60 mm
Ürün Ağırlığı
0,9 kg
renk
Gri (RAL 7035)
