Ürün serisi
GoPact MCCB
Ürün Ya da Bileşen Tipi
Devre kesici
Ürün Adı
GoPact MCCB 200
Cihaz Uygulaması
Dağıtım
Kutup Tanımı
3P
korumalı kutup açıklaması
3d
[In] nominal akım
200 A -de 40 °C
[Ue] nominal çalışma voltajı
415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi
Kategori A
[Icu] rated ultimate short-circuit breaking capacity
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Performans seviyesi
F 36 kA 380/415 V AC
Açma Birimi Adı
TM-D
açma birimi teknolojisi
Termik Manyetik
Açma Birimi Koruma Fonksiyonları
LI
Kontrol tipi
Geçiş
Circuit breaker mounting mode
Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı
440 V AC 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN/IEC 60947-2
[Ics] rated service short-circuit breaking capacity
36 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
6000 cycles -de 415 V In
kutup başına güç dağılımı
24 W
Montaj Desteği
Arka plaka
montaj konumu
Yatay ve dikey
Sırtında düz
üst bağlantı
Ön
aşağı bağlantı
Ön
Connection terminals
vidalı terminaller
bağlantı aralığı
25 mm
koruma tipi
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)
açma birimi derecesi
200 A -de 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ayarlanabilir
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Sabit
Instantaneous protection pick-up adjustment type Ii
Sabit
[Ii] instantaneous protection pick-up adjustment range
12 x In

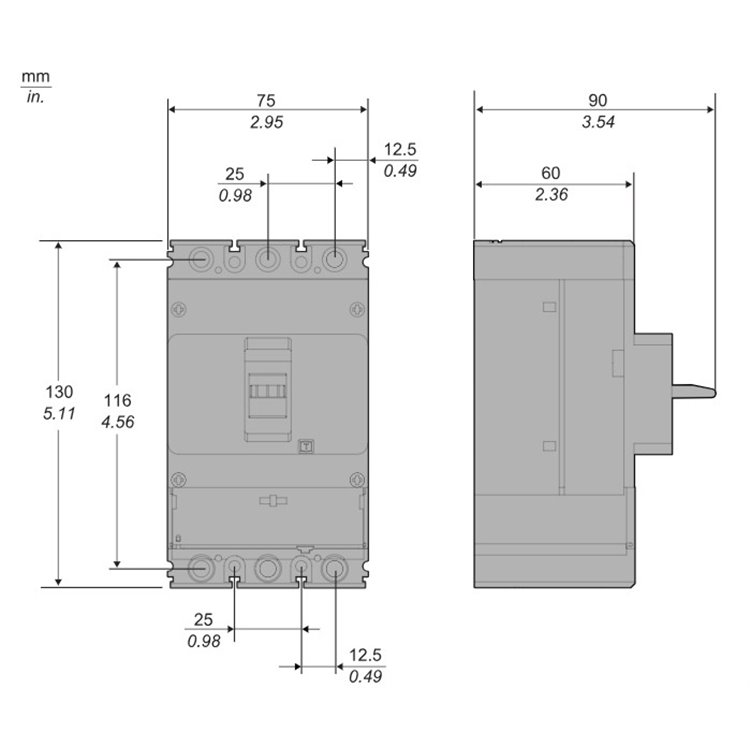

Width (W)
75 mm
Height (H)
130 mm
Depth (D)
60 mm
Ürün Ağırlığı
0,9 kg
renk
Gri (RAL 7035)
