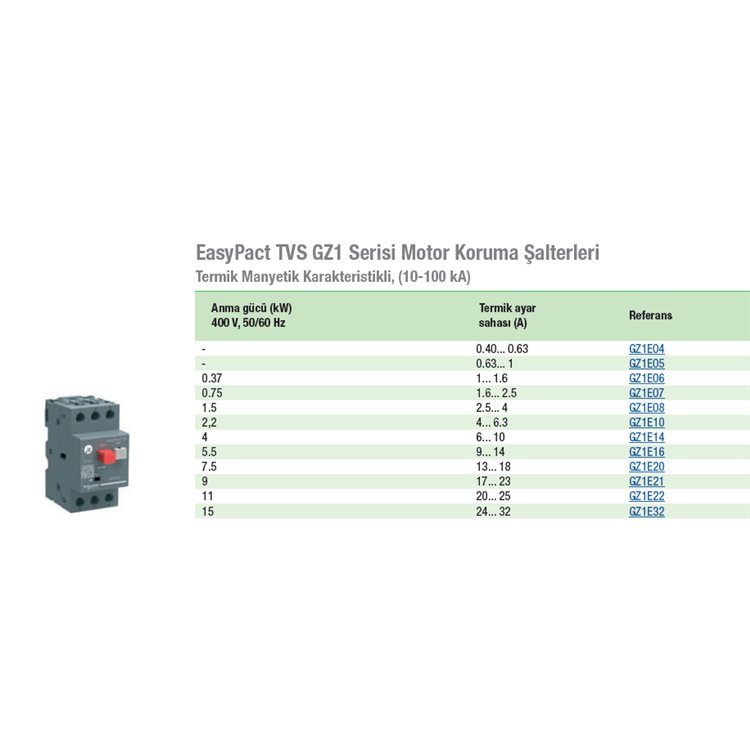

Schneider GZ1E10 Motor Koruma Şalteri
| seri |
EasyPact |
| ürün adı |
EasyPact TVS |
| Ürün grubu |
GZ1E |
| Ürün ya da bileşen tipi |
Devre kesici |
| cihaz uygulaması |
Motor |
| açma birimi teknolojisi |
Termik Manyetik |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-1 ek 7.1.6 |
| renk |
Gri (RAL 7011) |
Tamamlayıcı
| Kutup tanımı |
3P |
| Şebeke tipi |
AC |
| kullanım kategorisi |
AC-3 |
| ağ frekansı |
50/60 Hz 'e uygunIEC 60947-2 |
| Montaj Tipi |
Klipsle
Vidalarla |
| montaj desteği |
Ray |
| montaj konumu |
Herhangi bir konum |
| motor gücü kW |
1,1 kW -de 230 V AC 50/60 Hz
2,2 kW -de 400 V AC 50/60 Hz
3 kW -de 440 V AC 50/60 Hz
3,7 kW -de 500 V AC 50/60 Hz
4 kW -de 690 V AC 50/60 Hz |
| breaking capacity |
Icu: >= 100 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: >= 100 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Icu: 30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi |
Açma/kapama butonu |
| termal koruma ayar aralığı |
4…6,3 A |
| manyetik açma akımı |
78 A |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-2 |
| güç dağılımı |
2,5 W (kutup başına) |
| Mekanik dayanıklılık |
100000 cycles |
| elektrik dayanıklılığı |
100000 cycles için AC-3 |
| maksimum çalışma oranı |
25 cyc/h |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 2 1…6 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu |
| Yükseklik |
89 mm |
| Genişlik |
44,5 mm |
| Derinlik |
78 mm |
| Ürün ağırlığı |
0,26 kg |
Ortam
| Standartlar |
IEC 60947-2
IEC 60947-4 |
| koruyucu bakım |
TH |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı |
-20…60 °C |
| Depolama ortam koşulları |
-40…80 °C |
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-1 |
| çalışma yüksekliği |
2000 m |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
268,0 g |
| Paket 1 Yükseklik |
8,5 cm |
| Paket 1 genişliği |
9,0 cm |
| Paket 1 Uzunluk |
4,8 cm |
