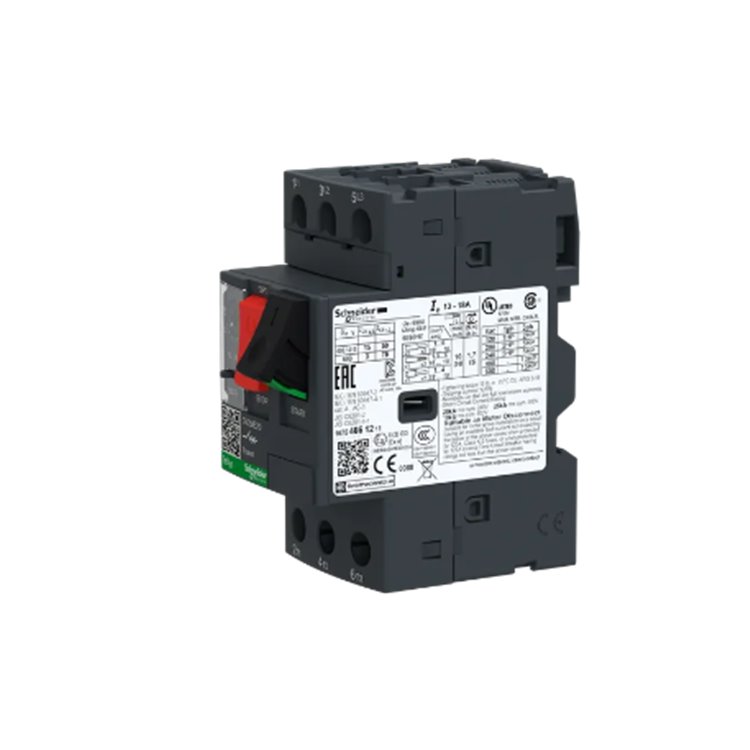

Schneider GV2ME20 Motor Koruma Şalteri
| Ürün serisi |
TeSys GV2 |
| seri |
TeSys Deca
TeSys Deca |
| Ürün grubu |
GV2ME |
| ürün adı |
TeSys GV2
TeSys Deca |
| Ürün ya da bileşen tipi |
Motor circuit breaker |
| cihaz uygulaması |
Motor protection |
| açma birimi teknolojisi |
Termik Manyetik |
Tamamlayıcı
| Kutup tanımı |
3P |
| Şebeke tipi |
AC |
| kullanım kategorisi |
AC-3 'e uygunIEC 60947-4-1
Kategori A 'e uygunIEC 60947-2 |
| ağ frekansı |
50/60 Hz 'e uygunIEC 60947-4-1 |
| sabitleme modu |
35 mm simetrik DIN rayı: klipsli
Panel: vidalı (with adaptor plate) |
| çalışma konumu |
Herhangi bir konum |
| motor gücü kW |
7,5 kW -de 400/415 V AC 50/60 Hz
9 kW -de 500 V AC 50/60 Hz
15 kW -de 690 V AC 50/60 Hz |
| kesme kapasitesi |
100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
15 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
6 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi |
Açma/kapama butonu |
| [In] nominal akım |
18 A |
| Termik Ayar Sahası |
13…18 A |
| manyetik açma akımı |
223 A |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı |
18 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı |
2,5 W |
| Mekanik dayanıklılık |
100000 cycles |
| elektrik dayanıklılığı |
100000 cycles için AC-3 -de 415 V
-de 415 V |
| maksimum çalışma oranı |
25 cyc/h |
| nominal görev |
Sürekli 'e uygunIEC 60947-4-1 |
| sıkma torku |
1,7 N.m üzerinde vida kelepçesi terminalleri |
| mekanik dayanıklılık |
Şoklar: 30 Gn 'e uygunIEC 60068-2-27
Titreşimler: 5 Gn, 5...150 Hz 'e uygunIEC 60068-2-6 |
| faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1 |
| Yükseklik |
89 mm |
| Genişlik |
45 mm |
| Derinlik |
78,5 mm |
| Ürün ağırlığı |
0,26 kg |
| renk |
Koyu gri |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-1 § 7-1-6 |
Ortam
| Standartlar |
EN/IEC 60947-2
EN/IEC 60947-4-1 |
| Ürün sertifikaları |
CCC
UL
CSA
EAC
ATEX
BV
LROS (Lloyds register of shipping)
UKCA
DNV-GL
RINA |
| iklimsel dayanım |
'E uygunIACS E10 |
| IK koruma derecesi |
IK04 |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| Depolama ortam koşulları |
-40…80 °C |
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-11 |
| çalışma yüksekliği |
2000 m |
| çalışma için ortam hava sıcaklığı |
-20…60 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
283,0 g |
| Paket 1 Yükseklik |
4,5 cm |
| Paket 1 genişliği |
8,5 cm |
| Paket 1 Uzunluk |
9,5 cm |
