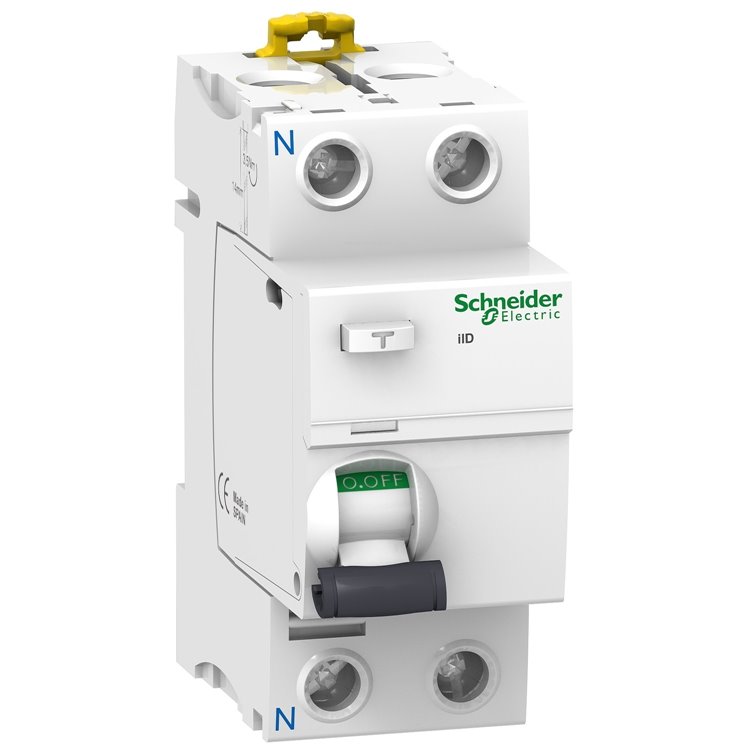

SCHNEİDER ACTİ 25 AMPER 30 mA KAÇAK AKIM RÖLESİ SI TİP
seri Acti 9
ürün adı Acti9 iID
Ürün ya da bileşen tipi Residual current circuit breaker (RCCB)
Ürün grubu IID
Kutup tanımı 2P
nötr konum Sol
[In] nominal akım 25 A
Şebeke tipi AC
toprak kaçağı hassasiyeti 30 mA
toprak kaçağı koruması zaman gecikmesi Anlık
toprak kaçağı koruma sınıfı Type A-SI (Super Immunised)
Tamamlayıcı sistemde cihazın yeri Çıkış
Şebeke frekansı 50/60 Hz
[Ue] nominal çalışma voltajı 220...240 V AC 50/60 Hz
rezidüel akım açma teknolojisi Gerilim bağımsız
hominal kesme ve kapama kapasitesi Idm 1500 A -Im 1500 A
nominal koşullu kısa devre akımı 10 kA
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı 6 kV
kesinti akımı 3000 A
kontak konum göstergesi Evet
Kontrol tipi Geçiş
Montaj Tipi Takılabilir
montaj desteği DIN rayı
9 mm vida adımı 4
Yükseklik 91 mm
Genişlik 36 mm
Derinlik 73,5 mm
Ürün ağırlığı 0,21 kg
renk Beyaz
Mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı AC-1: 15000 cycles
Kilitleme seçenekleri tanımı Kilitleme cihazı
bağlantılar - terminaller
Tek terminal üst veya alt1…35 mm² sert
Tek terminal üst veya alt1…25 mm² esnek
Tek terminal üst veya alt1…25 mm² halkalı ve esnek
Tek terminal
tel sıyırma uzunluğu 14 mm için üst veya alt baglanti
sıkma torku 3,5 N.m üst veya alt
Ortam
Standartlar
EN/IEC 61008-1
IP koruma derecesi
IP20 'e uygunIEC 60529
IP40 (modüler muhafaza) 'e uygunIEC 60529
kirletme derecesi 3
elektromanyetik uyumluluk 8/20 µs darbe dayanımı, 3000 A 'e uygunEN/IEC 61008-1
çalışma için ortam hava sıcaklığı -25…60 °C
Depolama ortam koşulları -40…85 °C
